خاستگاه و تکامل آندوسکوپی: از نور شمع تا آندوسکوپی های سخت مدرن

آندوسکوپی یکی از مهم‌ترین نوآوری‌ها در پزشکی مدرن است - که پزشکان را قادر می‌سازد تا آناتومی داخلی را بدون جراحی باز تجسم کنند. امروزه آندوسکوپ‌های سفت و سخت ابزار استاندارد در جراحی گوش و حلق و بینی، اورولوژی، زنان و زایمان و جراحی مغز و اعصاب هستند، با سیستم‌های پیشرفته‌ای مانند آندوسکوپ سینوس سفت و سخت که ستون فقرات فنی جراحی آندوسکوپی عملکردی سینوس (FESS) را تشکیل می‌دهند.

اما این فناوری یک شبه پدیدار نشد. توسعه آندوسکوپی نزدیک به دو قرن طول می کشد و از لوله های مشاهده با نور شمع به سیستم های نوری عدسی میله ای با کیفیت بالا- که قادر به حل جزئیات دقیق مخاطی در زمان واقعی هستند، پیشرفت می کند. درک این تکامل زمینه مهمی را برای پزشکان، مهندسان و سازندگان تجهیزات پزشکی که امروزه در این زمینه کار می کنند فراهم می کند.

1. ابتدایی ترین مفاهیم: بوزینی و لیختلایتر (1795)

تاریخچه آندوسکوپی در اواخر قرن 18 آغاز می شود، زمانی که پزشک آلمانی فیلیپ بوزینی اولین ابزار طراحی شده برای تجسم داخلی را معرفی کرد. دستگاه او، Lichtleiter (به معنی "رسانای نور")، از نور شمع منعکس شده از طریق آینه ها برای روشن کردن حفره های طبیعی بدن از جمله مجرای ادرار، رکتوم و مجرای بینی استفاده می کرد.

Lichtleiter هرگز از نظر بالینی در مقیاس وسیع مورد استفاده قرار نگرفت و Bozzini به دلیل انجام آزمایشات بر روی انسان با سرزنش دانشکده پزشکی وین مواجه شد. با این وجود، مفهوم او - هدایت نور مصنوعی به بدن برای فعال کردن معاینه بصری - اصل اساسی را ایجاد کرد که تمام توسعه آندوسکوپی بعدی بر اساس آن ساخته می‌شد.

Bozzini Lichtleiter 1795 - earliest known endoscopic instrument for internal visualization

Bozzini Lichtleiter 1795 - اولین ابزار آندوسکوپی شناخته شده برای تجسم داخلی

2. اولین سیستم های آندوسکوپی عملی (1835-1853)

پیشرفت در اواسط قرن 19 شتاب گرفت. در سال 1835، پزشک فرانسوی Antoine Jean Desormeaux ابزار کاربردی تری را با استفاده از یک لامپ نفت سفید به عنوان منبع نور، با سیستمی از آینه ها و عدسی ها برای روشنایی مستقیم ساخت. تا سال 1853، او با موفقیت از این دستگاه برای بررسی مثانه استفاده کرد - دستاوردی که باعث شد او را به عنوان یکی از بنیانگذاران آندوسکوپی بالینی شناخته شود.

علی‌رغم این پیشرفت، آندوسکوپ‌های اولیه محدودیت‌های قابل‌توجهی داشتند که کاربرد بالینی آنها را به شدت محدود می‌کرد:

منابع نور ضعیف، ناپایدار بودند و گرما تولید می کردند که خطر سوختگی بافت را به همراه داشت
میدان دید باریک و مخدوش بود
لوله های فلزی سفت و سخت باعث ناراحتی قابل توجهی در بیمار می شود
عقیم سازی ناسازگار بود و خطر عفونت را افزایش می داد
دقت تشخیصی به دلیل کیفیت پایین تصویر محدود شد

در نتیجه، آندوسکوپی اولیه تا حد زیادی به معاینه مثانه و رکتوم محدود می‌شد، و حتی در آن کاربردها، ارزش بالینی آن در مقایسه با آنچه بعد از آن انجام می‌شد، متوسط بود.

3. عصر انتقال: نور الکتریکی و اپتیک بهبود یافته (1870-1950)

اختراع لامپ رشته ای الکتریکی در دهه 1870 طراحی آندوسکوپ را تغییر داد. برای اولین بار، یک منبع نور پایدار و قابل کنترل می‌تواند کوچک شده و وارد بدن شود - و گرمای خطرناک و ناپایداری سیستم‌های شعله باز- را از بین می‌برد.

در طول دهه‌های بعد، طراحی آندوسکوپ به تدریج بهبود یافت:

لامپ های الکتریکی کوچک شده در انتهای دیستال ابزارها ادغام شدند
سیستم‌های لنز برای بهبود وضوح تصویر و میدان دید اصلاح شدند
قطر ابزار به تدریج کاهش یافت
کاربردهای جدید تشریحی از جمله گاستروسکوپی و برونکوسکوپی مورد بررسی قرار گرفت

با این حال، یک محدودیت نوری اساسی باقی ماند. سیستم‌های رله مبتنی بر لنزهای معمولی - که تصاویر را از طریق مجموعه‌ای از لنزهای کوچک جدا شده توسط فضاهای هوایی - انتقال می‌دهند، از افت قابل توجه نور، وضوح محدود و اعوجاج هندسی رنج می‌برند. این محدودیت‌ها عملکرد بالینی آندوسکوپ‌های سفت و سخت را محدود کردند و جستجو برای معماری نوری اساساً متفاوت را هدایت کردند.

4. انقلاب لنز هاپکینز راد (دهه 1960)

مهمترین پیشرفت واحد در تاریخچه آندوسکوپ سفت و سخت در دهه 1960 اتفاق افتاد، زمانی که فیزیکدان بریتانیایی هارولد هاپکینز سیستم نوری لنز میله ای - را توسعه داد، طرحی که عملکرد آندوسکوپ را تغییر داد و تا به امروز اساس آندوسکوپ های صلب مدرن باقی مانده است.

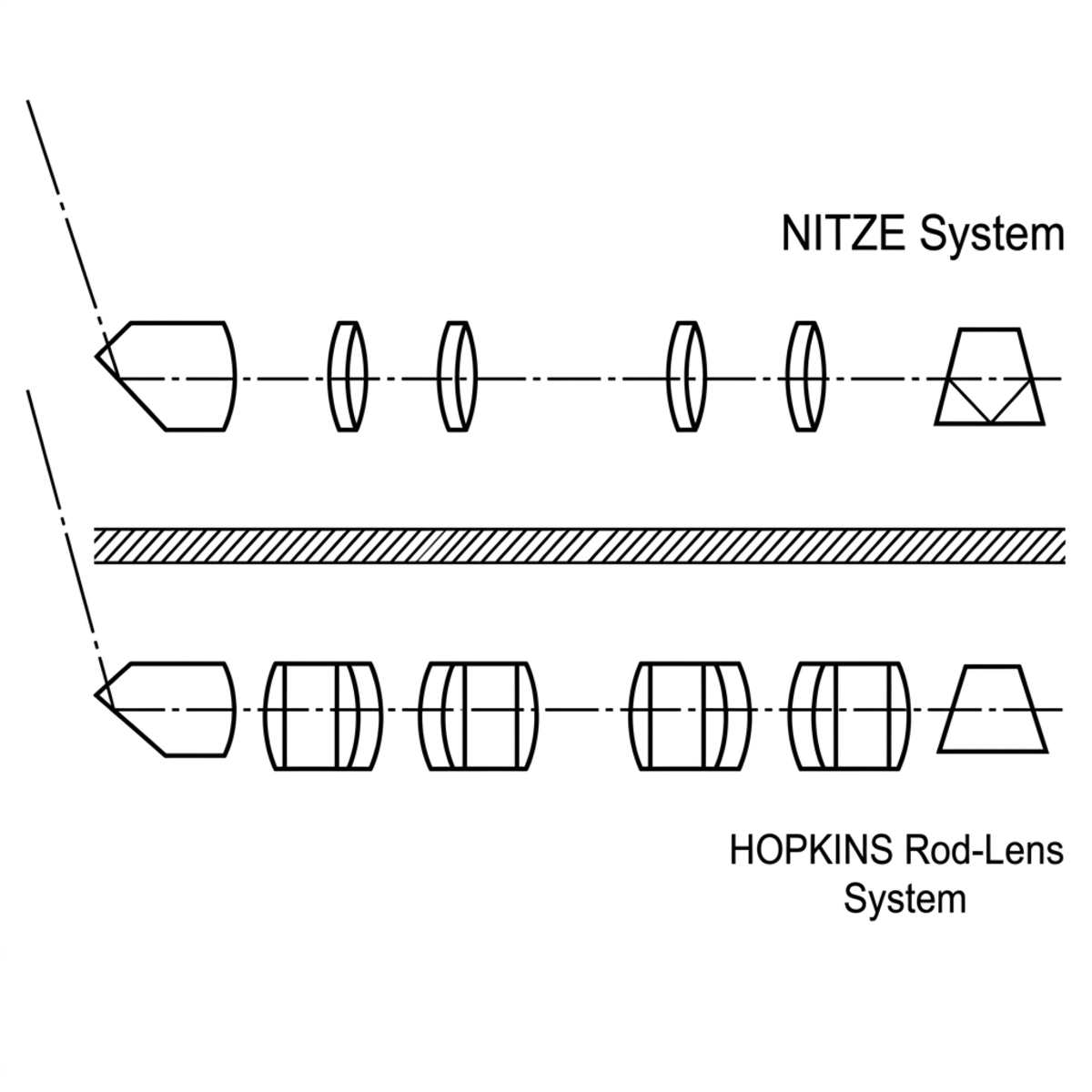

Comparison diagram of Hopkins rod lens system versus conventional lens relay in rigid endoscopes

نمودار مقایسه سیستم لنز میله ای هاپکینز با رله لنز معمولی در آندوسکوپ های صلب

بینش هاپکینز این بود که طرح مرسوم را معکوس کند. به جای استفاده از لنزهای کوچک جدا شده توسط فضاهای هوایی طولانی، سیستم لنزهای میله ای از میله های شیشه ای استوانه ای بلند استفاده می کند که توسط فضاهای هوایی کوتاه جدا شده اند. این وارونگی به ظاهر ساده باعث پیشرفت چشمگیر نوری شد:

انتقال نوردر مقایسه با سیستم های لنز معمولی تقریباً 80 برابر افزایش یافته است
قطعنامهبه طور قابل توجهی بهبود یافته است و امکان تجسم جزئیات آناتومیکی خوب را فراهم می کند
وفاداری رنگبا ارائه رنگ خنثی و دقیق، به طور قابل توجهی بهتر بود
تحریفبه طور قابل توجهی کاهش یافت و تصاویر دقیق هندسی تولید کرد

هاپکینز در ابتدا برای تجاری سازی اختراع خود تلاش کرد، اما پس از همکاری با کارل استورز در اواخر دهه 1960، آندوسکوپ لنز میله ای وارد استفاده بالینی شد و به سرعت به فناوری غالب در آندوسکوپی سخت تبدیل شد.

برای توضیح فنی دقیق در مورد نحوه عملکرد سیستم عدسی میله ای - از جمله درجه های شیشه نوری، پوشش های ضد انعکاس-و معیارهای کیفیت مربوط به تولید OEM - ما را ببینید[راهنمای فنی آندوسکوپی سینوس سفت →].

5. فیبر نوری و آندوسکوپی انعطاف پذیر (1950-1980)

به موازات توسعه آندوسکوپ‌های لنز میله‌ای سفت و سخت، یک جریان فن‌آوری جداگانه پدید آمد: آندوسکوپی فیبر-. در دهه 1950، محققان توانایی انتقال نور و تصاویر را از طریق بسته‌های انعطاف‌پذیر الیاف شیشه ایجاد کردند و ساخت آندوسکوپ‌هایی را که می‌توانستند مسیرهای آناتومیک منحنی غیرقابل دسترس برای ابزارهای صلب را هدایت کنند، امکان‌پذیر ساختند.

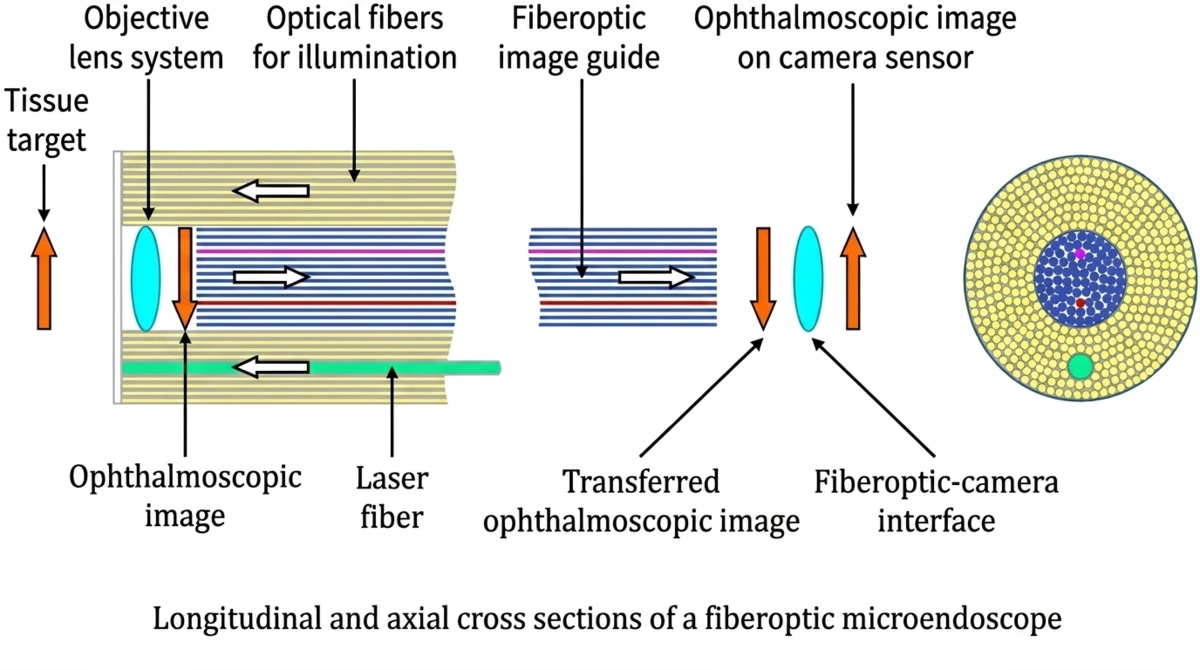

flexible fiber-optic endoscope structural

آندوسکوپ‌های فیبر قابل انعطاف-نوری، برنامه‌های گوارش، ریه، و کولونوسکوپی - را تغییر دادند که در آن هندسه تشریحی ابزارهای سفت و سخت را غیرعملی می‌سازد. با این حال، برای کاربردهای گوش و حلق و بینی - به ویژه جراحی بینی و سینوس - آندوسکوپ‌های سفت و سخت مزایای واضحی را حفظ کردند:

وضوح تصویر به طور قابل توجهی بالاتر (بسته های فیبر تصویر پیکسلی تولید می کنند، سیستم های لنز میله ای این کار را نمی کنند)
روشنایی و دقت رنگ برتر
پایداری مکانیکی بیشتر در حین دستکاری جراحی
عقیم سازی و نگهداری ساده تر

به همین دلیل است که آندوسکوپ‌های سینوس سفت و سخت، مبتنی بر فناوری لنز میله‌ای هاپکینز، امروزه به‌رغم استفاده گسترده از سیستم‌های انعطاف‌پذیر در سایر تخصص‌ها، ابزار استاندارد برای آندوسکوپی FESS و گوش و حلق و بینی امروزه - باقی مانده‌اند.

6. آندوسکوپی مدرن گوش و حلق و بینی و ظهور FESS (دهه 1980 تا کنون)

کاربرد بالینی آندوسکوپ های سفت و سخت در جراحی گوش و حلق و بینی در دهه 1980 به طور چشمگیری شتاب گرفت، که توسط جراح اتریشی هاینز استامبرگر و جراح آلمانی ولفگانگ مسرکلینگر، که جراحی آندوسکوپی عملکردی سینوس (FESS) را توسعه دادند و سیستماتیک کردند.

FESS نشان دهنده یک تغییر پارادایم در درمان سینوزیت مزمن، پولیپ بینی و شرایط مرتبط است. به جای برداشتن جراحی رادیکال از طریق برش‌های خارجی، FESS از آندوسکوپ‌های سفت و سخت برای دسترسی به مسیرهای تخلیه سینوس از طریق بینی استفاده کرد - که آناتومی طبیعی را حفظ می‌کند، آسیب بافت را کاهش می‌دهد و بهبودی سریع‌تر را امکان‌پذیر می‌کند.

این تکنیک کاملاً به کیفیت نوری آندوسکوپ سفت و سخت بستگی داشت. تجسم با کیفیت بالا، که از طریق سیستم‌های لنز میله‌ای پیشرفته و پلت‌فرم‌های دوربین HD سازگار به دست می‌آید، به جراحان اجازه می‌دهد تا با دقت در محدوده‌های باریک حفره بینی و سینوس‌های پارانازال عمل کنند.

امروزه، آندوسکوپ‌های سینوس سفت و سخت در سه پیکربندی استاندارد زاویه دید - 0 درجه، 30 درجه و 70 درجه - در دسترس هستند که هر کدام برای مناطق مختلف آناتومیکی و وظایف جراحی مناسب هستند. قطرهای استاندارد 2.7 میلی‌متر، 4 میلی‌متر و 5 میلی‌متر به ترتیب برای کودکان و بزرگسالان مناسب است. برای تفکیک کامل مشخصات و موارد استفاده بالینی، [محصول و راهنمای مشخصات آندوسکوپ سینوس →] ما را ببینید.

7. تکامل تنظیمی: از ابزار بالینی تا دستگاه پزشکی تنظیم شده

همانطور که آندوسکوپ ها به ابزارهای جراحی استاندارد تبدیل شدند، چارچوب های نظارتی برای کنترل ساخت، عملکرد و ایمنی آنها توسعه یافت. این تکامل هم ریسک‌های بالینی درگیر و هم پیچیدگی تولید دستگاه‌های قابل استفاده مجدد را منعکس می‌کند که باید عملکرد ثابتی را در صدها چرخه استریل‌سازی حفظ کنند.

استانداردهای کلیدی بین المللی حاکم بر ساخت آندوسکوپ سفت و سخت امروزه عبارتند از:

ISO 8600 سری - الزامات عملکرد نوری را برای آندوسکوپ‌های سفت و سخت، از جمله وضوح تصویر، میدان دید، یکنواختی روشنایی، و آب‌بندی ضدآب تعریف می‌کند. استانداردهای فرعی ISO 8600-2، 8600-4 و 8600-5 مستقیماً برای آندوسکوپ های سینوسی قابل اجرا هستند.

ISO 13485 - استاندارد جهانی مدیریت کیفیت برای سازندگان تجهیزات پزشکی. صدور گواهینامه فرآیندهای تولید کنترل شده و قابل ردیابی را نشان می دهد - یک نیاز پایه برای تامین کنندگان OEM/ODM که وارد بازارهای تنظیم شده می شوند.

ISO 14971 - مدیریت ریسک در کل چرخه عمر محصول، پوشش انتقال عفونت، خرابی نوری، شکست استریلیزاسیون و آسیب مکانیکی.

نشان‌گذاری اتحادیه اروپا MDR / CE - برای فروش قانونی در منطقه اقتصادی اروپا لازم است. انطباق با MDR شامل ارزیابی بالینی، آزمایش سازگاری زیستی، اعتبار سنجی عقیم سازی، و نظارت مداوم پس از{2}}بازار است.

FDA 510(k) - برای دسترسی به بازار ایالات متحده مورد نیاز است، که معادل قابل توجهی را با یک دستگاه محمول پاک شده نشان می‌دهد.

برای تولیدکنندگان و توزیع کنندگان OEM، انطباق با این استانداردها اختیاری نیست - شرط اولیه برای ورود به بازار و سیگنال مستقیم بلوغ تولید برای خریداران تدارکاتی است. [راهنمای انطباق آندوسکوپ سینوسی →] ما هر استاندارد را با جزئیات پوشش می دهد.

8. این تاریخچه برای سازندگان تجهیزات پزشکی امروزی به چه معناست

تکامل دو قرنی آندوسکوپی چندین پیامد عملی برای تولیدکنندگانی دارد که در این زمینه فعالیت می‌کنند:

کیفیت نوری وجه تمایز اصلی است. سیستم لنز میله ای هاپکینز معیار عملکردی را در دهه 1960 تعیین کرد که هنوز انتظارات جراحان از یک آندوسکوپ سفت و سخت را مشخص می کند. تولیدکنندگانی که درجه شیشه، کیفیت پوشش یا دقت تراز را به خطر می‌اندازند، در سطح پایین‌تری رقابت نمی‌کنند - آنها محصولاتی تولید می‌کنند که در استفاده بالینی شکست می‌خورند و بازده، تعمیرات و صدمه به شهرت ایجاد می‌کنند.

سازگاری با عقیم سازی غیرقابل مذاکره-است. آندوسکوپ های مدرن باید چرخه های اتوکلاو مکرر را بدون تخریب نوری تحمل کنند. این امر مستلزم فرآیندهای تولید معتبر،-مواد آب بندی درجه بالا، و آزمایش چرخه سیستماتیک - نه فقط ادعاهای انطباق اسمی است.

الزامات نظارتی همچنان افزایش خواهد یافت. انتقال از MDD اتحادیه اروپا به MDR، تشدید نظارت FDA، و گسترش الزامات ردیابی UDI، همگی نشانگر یک محیط نظارتی است که به تولیدکنندگان با سیستم‌های کیفیت واقعی نسبت به تولیدکنندگانی که به تأییدیه‌های قدیمی اعتماد دارند، پاداش می‌دهد.

بازار به تخصصی شدن پاداش می دهد. با ادامه تکامل تکنیک‌های آندوسکوپی - با تصویربرداری 4K، عمل جراحی هدایت‌شده با فلورسانس، و روش‌های روباتیک{4}}به کمک ENT، سطح کیفیت و قابلیت سفارشی‌سازی OEM به طور فزاینده‌ای برای تامین‌کنندگان متمایز می‌شوند.

نتیجه گیری

از Lichtleiter بوزینی در سال 1795 تا آندوسکوپ‌های سینوسی با لنز HD که امروزه در FESS استفاده می‌شود، تاریخچه آندوسکوپی داستانی از ترکیب پیشرفت‌های نوری، مهندسی و نظارتی است. هر نسل از نوآوری بر اساس محدودیت های آخرین - ساخته شده و نتیجه آن فناوری است که اساساً آنچه را که از نظر جراحی ممکن است تغییر داده است.

برای سازندگان تجهیزات پزشکی و شرکای OEM/ODM، این تاریخچه صرفاً زمینه پس زمینه نیست. توضیح می‌دهد که چرا معیارهای کیفیت نوری، اعتبارسنجی عقیم‌سازی، و انطباق با مقررات به همان اندازه که - هستند، سخت هستند و چرا برآورده کردن این خواسته‌ها پایه و اساس یک موقعیت معتبر و بادوام در بازار جهانی آندوسکوپ است.
